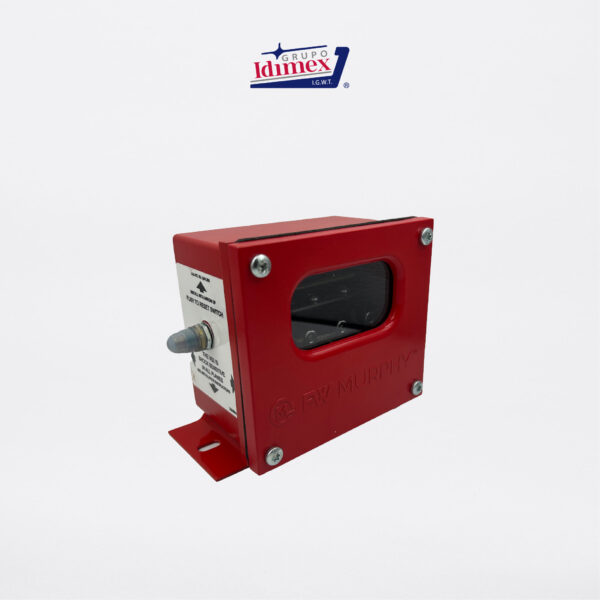

Interruptor de Vibración FW Murphy VS2C

El FW Murphy VS2C es un interruptor de golpe y vibración diseñado para proporcionar protección de paro en motores y equipos accionados por motor cuando se presentan condiciones de vibración o impacto que pueden afectar su funcionamiento.

El dispositivo detecta movimientos anormales en tres planos de movimiento y cuenta con sensibilidad ajustable para adaptarse a las condiciones normales de operación de cada equipo.

Cuando se supera el nivel de vibración establecido, el mecanismo de disparo cambia el estado de los contactos eléctricos, permitiendo utilizar el interruptor como parte del sistema de protección y paro de la maquinaria.

Diseño con abrazadera tipo C

Una de las principales características del VS2C es su sistema de montaje mediante abrazadera tipo C.

Esta configuración permite instalar el interruptor directamente en el equipo o estructura donde se requiere detectar vibraciones, proporcionando una alternativa práctica frente a los modelos de montaje sobre base.

El modelo VS2C incluye una abrazadera C instalada en el interruptor, así como los elementos necesarios para su conexión mediante el cable suministrado.

Cable de 13.7 metros incluido

El Interruptor de Vibración FW Murphy VS2C incluye un cable de 2 conductores con una longitud de 45 pies (13.7 metros) y 5 abrazaderas para cable.

Este suministro facilita el montaje y la conexión del interruptor en instalaciones donde existe cierta distancia entre el punto de detección y el sistema de control.

Detección de golpes y vibraciones

El VS2C está diseñado para detectar golpes y vibraciones en tres planos de movimiento.

Su mecanismo utiliza un sistema de enclavamiento magnético. Durante el funcionamiento normal, el mecanismo permanece retenido; cuando un golpe o vibración supera el nivel establecido, el movimiento libera el mecanismo de disparo y provoca el cambio de estado de los contactos.

Esta operación permite utilizar el VS2C para generar una señal de paro cuando se presenta una condición de vibración potencialmente dañina para el equipo.

Sensibilidad ajustable

La sensibilidad del FW Murphy VS2C puede ajustarse en campo para adaptarse a las características de funcionamiento del equipo protegido.

El ajuste permite establecer el nivel de respuesta de acuerdo con las condiciones normales de operación, ayudando a diferenciar entre las vibraciones propias del funcionamiento del equipo y aquellas que pueden indicar una condición anormal.

Contactos eléctricos SPDT

El VS2C incorpora contactos SPDT de doble apertura, que permiten integrar el interruptor en diferentes circuitos eléctricos de control y protección.

La capacidad de los contactos especificada por FW Murphy es:

• 3 A a 240 VAC
• 10 A a 120 VAC
• 10 A a 32 VDC

Estos contactos permiten utilizar el interruptor dentro de un circuito diseñado para generar una señal de alarma o paro de acuerdo con la configuración de la maquinaria.

Especificaciones técnicas

* FW Murphy especifica que la protección IP54 aplica cuando el interruptor se instala sobre una superficie horizontal con los orificios de drenaje orientados hacia abajo. Para aplicaciones CSA, el rango de temperatura se reduce a -40 a 60 °C.

Aplicaciones

El Interruptor de Vibración FW Murphy VS2C puede utilizarse en equipos donde sea necesario detectar golpes o vibraciones excesivas como parte de un sistema de protección.

Entre sus aplicaciones se encuentran:

• Plantas de luz y grupos electrógenos
• Motores industriales
• Bombas
• Compresores
• Unidades de bombeo
• Intercambiadores de calor
• Equipos rotativos
• Maquinaria industrial
• Equipos accionados por motor

FW Murphy identifica motores, bombas, compresores, intercambiadores de calor y unidades de bombeo entre las aplicaciones de la serie VS2.

Funcionamiento del VS2C

Para activar el interruptor, el botón de restablecimiento coloca el mecanismo de disparo en la posición retenida por el sistema magnético.

Cuando se presenta un golpe o vibración que supera el nivel establecido, la fuerza de inercia provoca que el mecanismo se libere. Al hacerlo, los contactos cambian de estado y pueden utilizarse para iniciar la acción de paro del equipo.

El nivel de sensibilidad se obtiene mediante el ajuste de la separación entre el imán y el elemento de ajuste del mecanismo.

Instalación

El FW Murphy VS2C debe instalarse siguiendo las instrucciones del fabricante y tomando en cuenta las condiciones de operación de la maquinaria.

Antes de realizar cualquier instalación o ajuste se debe desconectar la alimentación eléctrica y asegurarse de que el equipo no pueda ponerse en funcionamiento.

FW Murphy recomienda que la instalación sea realizada por personal mecánico y eléctrico calificado.

El VS2C está diseñado para zonas no peligrosas. Si la aplicación requiere un equipo para una ubicación clasificada, debe seleccionarse un modelo de la serie VS2 específicamente aprobado para esa condición, como los modelos EX correspondientes.

Diferencia entre VS2 y VS2C

El VS2 y el VS2C comparten el mismo principio de detección de golpes y vibraciones.

La diferencia principal está en el sistema de montaje:

• VS2: montaje sobre base.
• VS2C: montaje mediante abrazadera tipo C.

El VS2C además se suministra con 13.7 m de cable de 2 conductores y 5 abrazaderas para cable.

¿Por qué elegir el FW Murphy VS2C?

El Interruptor de Vibración FW Murphy VS2C ofrece una solución práctica para la protección de motores y maquinaria frente a condiciones anormales de vibración y golpe.

Su sensibilidad ajustable, detección en tres planos, contactos SPDT y sistema de montaje mediante abrazadera C permiten integrarlo en diferentes aplicaciones industriales.

Además, el cable de 13.7 metros incluido facilita su instalación y conexión al sistema de control.

Solicita una cotización del Interruptor de Vibración FW Murphy VS2C en Grupo Idimex y consulta la disponibilidad para tu aplicación.
